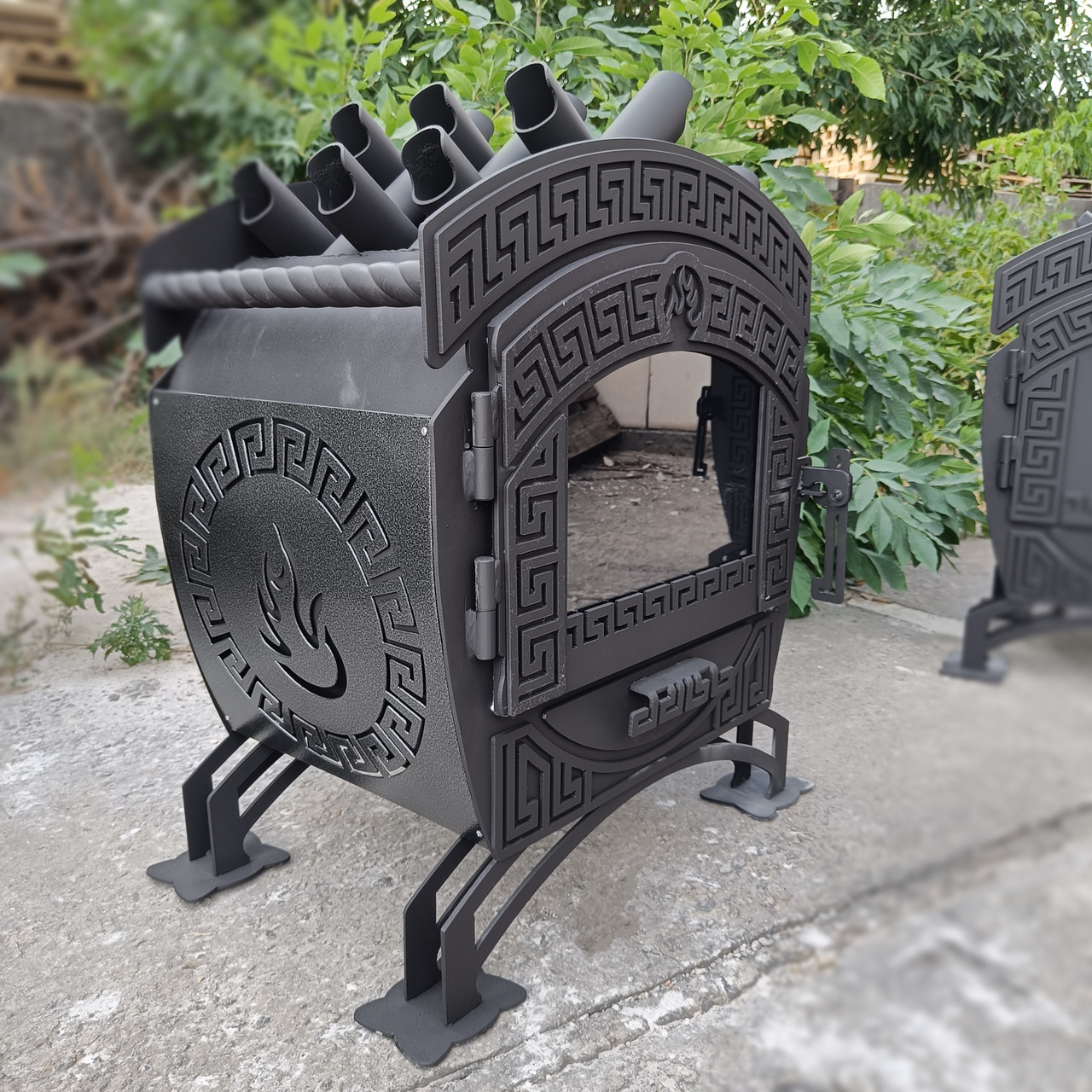

Булер'ян "Кратос-6" зі склом і вторинним допалюванням пічних газів, сталь 4-8мм

 Булер’ян, що прийшов до нас з минулого століття, є результатом інженерної думки, яка змінила підхід до обігріву приміщень. Американський винахідник додав до традиційної дров'яної печі сталеві труби, встановивши їх таким чином, щоб тепловіддача значно зросла, використовуючи принцип конвекції, тобто нагріте повітря завжди піднімається вгору. Завдяки цьому інноваційному рішенню, булер’ян став еталоном продуктивності та надійності у сфері опалення.

            Принцип роботи:

Булер’ян має металевий корпус, а по двом боковим сторонам в нього вбудовані сталеві трубки. По цим каналам піднімається нагріте повітря і розподіляється по опалювальному приміщенню. Холодне повітря забирається з підлоги через нижню частину печі, проходить вздовж корпусу та нагрівається до температури від +60°С до +150°С. Тепло поширюється як від корпусу печі так і з конвекційних каналів.

Покращення, модернізація та переваги в конструкції булер’яну нашого виробництва.

 Інженерами нашого виробництва, за наявності матеріально-технічної бази, обладнання та багаторічного досвіду у виробництві та використанні опалювальних твердопаливних печей, було втілено ряд конструктивних рішень. При цьому ми зберегли фундаментальні принципи роботи булер'яна, поліпшили його технічні характеристики, збільшили коефіцієнт корисної дії, суттєво покращили експлуатаційні характеристики та значно спростили догляд за піччю для користувача.

Що саме ми змінили:

1)   Слабке місто конструкції печі завжди було і буде прогоряння корпусу. Практично всі виробники використовують трубу з товщиною стінки не більше 2- 3мм, адже обладнання на якому згинаються труби це обмежує. При зварюванні труб по всій довженні можливе утворення раковин та зменшення товщини стінки. З часом труби прогоряють в місцях стиків та зварних швів, тим самим відпрацьовані гази потрапляють у конвекційні канали, та розповсюджуються у приміщенні де розташована піч. Ремонт такого дефекту не ефективний, та в більшості випадків приводить до заміни булер’яну в цілому.

Модернізація конструкції інженерами нашого виробництва полягає в кардинальному вирішні цього недоліку. Корпус булер’яна виконаний у вигляді суцільно сталевої конструкції з товщиною металу  в перерізі 4мм. Має лише один продовжній зварний шов, який знаходиться у нижній частині топки, тим самим не приймає на себе великої температури та не е слабким містом в конструкції.

2)   В класичному булер’яні конвекційні канали (труби) розташовані по черзі шаховим порядком що дозволяє знімати теплову енергію за рахунок конвекції лише з 50% площі бокових стін топки.

Модернізація конструкції конвекційних каналів полягає у покритті всієї площі бокових стін. Канали у вигляді сегментних пластин приварені по зовнішній стороні топки, вони закриті ще одним сталевим корпусом (кожухом), який саме і формує конвекційні канали. Конструкція каналів виконана послідовно без пропусків, що дозволяє отримувати теплову енергію за рахунок конвекції з площі бокових стін топки повністю на 100%. За рахунок додавання додаткового корпусу збільшилась і площа металевих поверхонь булер’яну, що підвищує ККД.

Для збільшення довжини конвєкційних каналів та рівномірного розповсюдженню теплого повітря на виході конвекційні канали виконані у звичному всім вигляді традиційними трубами. На задній стінці ми також розташували канали для прогріву повітря, що дозволяє додатково отримувати теплову енергію за рахунок конвекції.

3) У класичному булер'яні потрібно мінімум раз на добу зупиняти його майже до повного охолодження для чищення топки від попелу і залишків дерев'яного вугілля.  Обумовлено це тим, що як завантаження, так і чищення проходить крізь одні завантажувальні двері. Це дуже неприємна процедура для якої потрібна лопата і відро. Крізь досить невеликий отвір завантажувальних дверцят доводиться на всю довжину топки вибирати попіл по кривій поверхні конвекційних труб.

Модернізація полягає в додаванні в конструкцію скриньки для золи і чавунної колосникової решітки. Вже не потрібно зупиняти булерьян для чищення, достатньо вийняти зольник і викинути попіл, що потрапив у нього крізь колосникову решітку. До речі, колосникова решітка відіграє дуже важливу роль, вогонь горить не на корпусі топки печі, що згодом призводить до прогорання корпусу, як у класичному булер'яні, а на решітці. У разі пошкодження їх можливо замінити на нові, без ремонту.

До преваг булер’яна можливо віднести наявність пластини товщиною 8мм. Вона відокремлює камеру горіння палива від камери догоряння пічних газів (камера піролізу) і приймає на себе найбільшу температуру та віддає її на корпус печі. Ця пластина розташована під кутом, що в свою чергу збільшує загрузочний отвір та направляє полум’я на скло дверцят для повного згоряння золи на склі та унеможливлює його забруднення.

Конструкція булер’яна не потребує додаткових підставок, підпорок або фіксуючих елементів. Вона виконана на подвійних опорах зі сталі товщиною 4мм, які суцільні з корпусом булер’яну.

Піч має привабливий дизайн с грецькими античними візерунками, таким чином одночасно і опалює і прикрашає простір приміщення.

Потужність 12 кВат

Рекомендована площа обігріву 120 м.кв.

Для швидкого нагрівання приміщення булерьян можна укомплектувати вентиляторами. Ціна комплекту з двох вентиляторів зафіксованих на пластині - 1800 грн (див. фото 9)
